Труболовка внутренняя плашечная освобождающаяся механическая ТЛВПМ

Назначение

Труболовка внутренняя типа ТЛВПМ предназначена для извлечения насосно-компрессорных труб при проведении ремонтных и аварийно-восстановительных работ в скважинах.


Конструкция

Труболовка типа ТЛВПМ состоит из следующих деталей: корпус, плашка, плашкодержатель, наконечник, переводник, втулка, шпонка, втулка резьбовая, кожух, втулка фрикционная, винты. Переводник имеет муфтовый конец с замковой резьбой для присоединения к ловильной колонне. На другом конце переводника выполнена специальная резьба для присоединения корпуса труболовки.
Корпус труболовки выполнен в виде патрубка, к нижнему концу которого крепится наконечник. На корпусе выполнены наклонные пазы типа «ласточкин хвост», по которым перемещаются плашки, имеющие ответные пазы. На плашках выполнена ловильная насечка упорного профиля. Плашки подвергнуты цементации на глубину 0,8-1,0 мм и закалке на твердость 58-60 HRC.
Синхронизация перемещения плашек относительно корпуса труболовки обеспечивается наличием плашкодержателя, выполненного в виде патрубка с радиальными пазами, в которых располагаются плашки, и установленного с возможностью ограниченного осевого перемещения. Механизм освобождения приводится в действие перемещением труболовки вниз до контакта верхнего торца ловимой колонны с нижним торцем муфты механизма освобождения и последующим вращением труболовки.

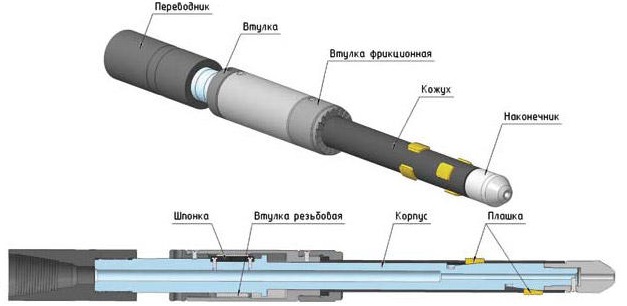

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр
захватываемых труб, мм
Диапазон внутренних
диаметров
захватываемых
труб, мм
Длина,
мм
Грузоподъемность,
кН
Диаметр промывочного
канала, мм
Количество плашек,
шт
Масса,
кг
Присоединительная
резьба
ТЛВПМ-60 60,0 48,7/53,0 1150,0 200,0 - 3 20,0 З-73
ТЛВПМ-73 73,0 58,0/65,0 1090,0 300,0 10,0 6 35,4 З-76
ТЛВПМ-89 89,0 72,0/79,0 1090,0 500,0 10,0 6 39,0 З-86
ТЛВПМ-102 102,0 86,5/92,0 1150,0 700,0 12,0 6 50,0 З-66
ТЛВПМ-114 114,0 89,5/107,6 1150,0 800,0 12,0 6 62,0 З-73
ТЛВПМ-127 127,0 102,0/116,0 1300,0 800,0 20,0 6 100,0 З-73
ТЛВПМ-140 140,0 112,0/129,0 1500,0 800,0 20,0 6 150,0 З-88
ТЛВПМ-146 146,0 120,0/138,0 1500,0 1200,0 22,0 6 200,0 З-88
ТЛВПМ-168 168,0 136,0/155,0 1980,0 1200,0 25,0 6 250,0 З-102
