Назначение

Якорь гидравлический трубный ЯГТ предназначен для фиксирования корпуса винтового забойного двигателя во время работы, что исключает осевое перемещение и проворот под действием реактивного момента. Якорь используется для работы в компоновке с забойным двигателем или ВЗД и труборезом внутренним гидравлическим ТВГ, а также для других технологических операций. Компоновка с якорем спускается в скважину на малогабаритных трубах либо с койлтюбинговых установок.

Конструкция

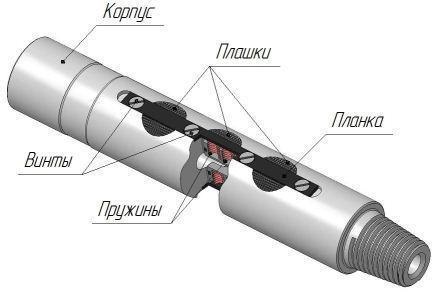

Якорь состоит из: корпуса, прижимных плашек (6 шт.), прижимаемых пружинами (12шт.), которые в свою очередь фиксируются планками (2 шт.) с помощью винтов (8 шт.), уплотнений (6шт.).
Якорь устанавливается непосредственно над забойным двигателем. При увеличении расхода промывочной жидкости в корпусе (камере) под действием давления происходит выдвижение плашек из корпуса, и плашки фиксируются во внутренней стенке трубы. При снижении циркуляции падает давление, и плашки уходят в корпус (транспортное положение).

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Диаметр обсадной
колонны, мм
Наружный диаметр, мм Длина,
мм
Максимальный диаметр
выхода прижимных
плашек, мм
Масса,
кг
Присоединительная
резьба
ЯГТ-73 73,0 57,0 350,0 64,0 5,2 AMMT PIN/AMMT BOX
ЯГТ-89 89,0 70,0 400,0 79,5 9,3 AMMT PIN/AMMT BOX
ЯГТ-102 102,0 80,0 530,0 96,0 13,5 AMMT PIN/AMMT BOX
На странице оформления заказа вы сможете указать свой типоразмер
