Назначение

Фреза конусная специальная ФКС предназначена для снятия неровностей и кусочков металла с внутренней поверхности трубных колонн; образования фаски по внутреннему диаметру труб; проработки труб, имеющих эллиптичность — для восстановления внутреннего диаметра; расфрезеровывания смятых труб при проведении ремонтно-восстановительных работ в скважинах.

Конструкция

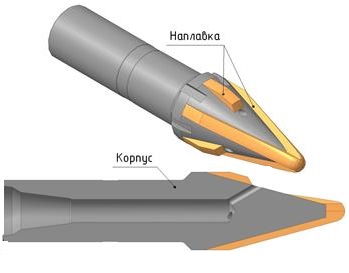

Фреза конусная специальная состоит из корпуса, изготовленного из высокопрочной легированной стали и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни.
В верхней части корпуса выполнена присоединительная резьба, в средней (если требуется) – стабилизирующие выступы. Нижний торец выполнен в форме конуса.
Режуще-истирающие элементы напаяны на коническую поверхность в виде полос, сходящихся у вершины.
Циркуляция промывочной жидкости осуществляется через наклонные отверстия, выполненные в средней части конуса и боковые каналы корпуса.

Конструкция фрезы предусматривает:

  •  два варианта исполнения по углу наклона конуса:
    1) тип угол 30 градусов
    2) тип угол 60 градусов
  • два варианта исполнения – по направлению присоединительной резьбы :
    правое или левое.

Конструкция фрезы конусной позволяет нижнему режущему концу малого диаметра проникать в суженную секцию колонны труб, а расширяющиеся заостренные кромки фрезеруют некондиционный участок трубы до полного внутреннего диаметра.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Минимальный диаметр конуса, мм Длина,
мм
Масса,
кг
Присоединительная
резьба
ФКС-90 90,0 25,0 454,0 20,0 З-66
ФКС-111 111,1 45,0 520,0 21,0 З-76
ФКС-114 114,3 45,0 520,0 21,8 З-76
ФКС-117 117,5 45,0 520,0 22,0 З-76
ФКС-120 120,0 45,0 521,0 23,4 З-76
ФКС-121 120,7 46,0 535,0 24,0 З-76
ФКС-122 122,0 45,0 525,0 24,0 З-76
ФКС-123 123,0 45,0 540,0 25,0 З-76
ФКС-124 123,8 32,0 530,0 25,0 З-76
ФКС-125 125,0 45,0 540,0 25,0 З-76
ФКС-126 126,0 45,0 540,0 25,0 З-76
ФКС-127 127,0 32,0 540,0 26,6 З-76
ФКС-130 130,2 47,0 570,0 27,0 З-76
ФКС-133 133,4 47,0 570,0 28,0 З-76
ФКС-136 136,5 45,0 559,0 29,0 З-76
ФКС-140 139,7 47,0 576,0 30,1 З-76
ФКС-143 143,0 57,0 575,0 33,8 З-88
ФКС-146 146,0 57,0 585,0 35,2 З-88
ФКС-149 149,0 45,0 589,0 35,9 З-88
ФКС-152 152,4 45,0 596,0 37,3 З-88
ФКС-156 155,6 45,0 604,0 38,8 З-88
ФКС-159 158,8 45,0 612,0 40,1 З-88
ФКС-162 161,9 45,0 618,0 41,4 З-88
ФКС-165 165,1 45,0 624,0 42,9 З-88
ФКС-168 168,3 80,0 630,0 49,1 З-121
ФКС-171 171,5 80,0 636,0 50,6 З-121
ФКС-175 174,6 80,0 642,0 52,3 З-121
ФКС-178 177,8 80,0 648,0 54,0 З-121
ФКС-181 181,0 80,0 654,00 55,7 З-121
ФКС-184 184,2 80,0 660,0 57,5 З-121
ФКС-187 187,3 80,0 666,0 59,2 З-121
ФКС-191 190,5 80,0 672,0 61,1 З-121
ФКС-194 193,7 80,0 678,0 63,0 З-121
ФКС-197 196,9 80,0 684,0 65,0 З-121
ФКС-200 200,0 80,0 690,0 67,0 З-121
ФКС-203 203,2 80,0 696,0 69,1 З-121
ФКС-206 206,4 80,0 702,0 71,6 З-121
ФКС-210 209,6 80,0 708,0 73,7 З-121
ФКС-213 212,7 101,0 714,0 80,5 З-147
ФКС-216 215,9 101,0 720,0 82,8 З-147
ФКС-219 219,1 101,0 726,0 85,3 З-147
ФКС-222 222,2 101,0 732,0 97,7 З-147
ФКС-225 225,4 101,0 738,0 90,2 З-147
ФКС-229 228,6 101,0 744,0 92,8 З-147
ФКС-232 231,8 101,0 750,0 95,5 З-147
ФКС-235 235,0 101,0 756,0 98,2 З-147
ФКС-238 238,1 101,0 762,0 101,0 З-147
ФКС-241 241,3 101,0 768,0 104,2 З-147
ФКС-245 244,5 101,0 774,0 107,2 З-147
ФКС-248 247,7 101,0 780,0 110,1 З-147
ФКС-251 250,8 101,0 786,0 113,1 З-147
ФКС-254 254,0 101,0 792,0 116,3 З-147
ФКС-257 257,2 101,0 798,0 119,5 З-147
ФКС-260 260,4 101,0 804,0 122,9 З-147
ФКС-264 263,5 101,0 810,0 126,1 З-147
ФКС-267 266,7 101,0 816,0 129,6 З-147
ФКС-270 269,9 101,0 822,0 133,1 З-147
На странице оформления заказа вы сможете указать свой типоразмер
