Назначение

Переводник безопасный гидравлический типа ПБ-Г предназначен для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации аварий в скважинах.

Конструкция

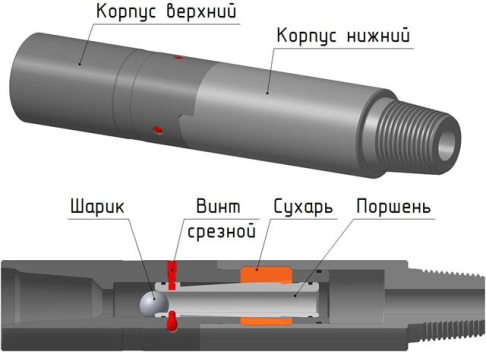

Безопасный переводник представляет собой патрубок, изготовленный из легированной стали, состоящий из ряда частей: корпуса верхнего, корпуса нижнего, поршня, сухарей. Фиксация поршня в рабочем состоянии осуществляется 3-мя срезными винтами. Крутящий момент от верхнего корпуса к нижнему передает соединение пазами, выполненными на наружной поверхности. Герметичность конструкции обеспечивается уплотнительными кольцами. В безопасном переводнике выполнен промывочный канал для прохода промывочной жидкости.
Конструкция безопасного переводника предусматривает два исполнения - правое и левое.
При возникновении необходимости отсоединения от прихваченного инструмента или труб в скважине, в трубы загоняется шар и подается необходимое давление для срезки штифтов. Переводник разьединяется и производят подъем отсоединенной части колонны труб.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Диаметр шара, мм Давление срабатывания, атм Диаметр промывочного
канала, мм
Масса,
кг
ПБ-73Г 86,0 542,0 28,0 140-160 25,0 16,5
ПБ-86Г 105,0 560,0 34,0 140-160 32,0 25,0
ПБ-65Г 80,0 542,0 28,0 140-160 25,0 14,2
ПБ-83Г 105,0 590,0 34,0 140-160 32,0 24,8
ПБ-102Г 127,0 652,0 42,0 60-160 40,0 42,0
ПБ-108Г 133,0 680,0 52,0 90-160 50,0 48,0
ПБ-133Г 160,0 704,0 62,0 90-160 60,0 68,0
На странице оформления заказа вы сможете указать свой типоразмер
