Труболовка наружная освобождающаяся короткая ТЛНК

Назначение

Труболовка наружная освобождающаяся с коротким захватом типа ТЛНК предназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
ТЛНК - для стандартных условий работы

Конструкция

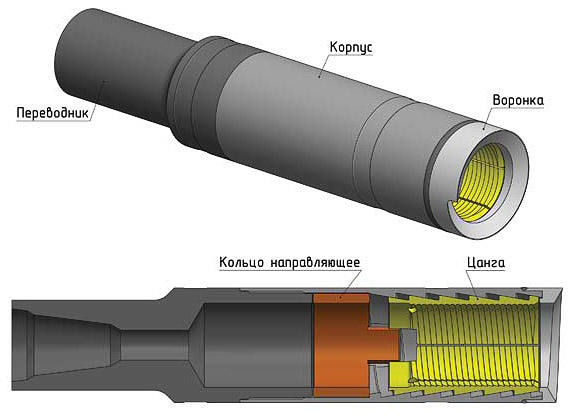

Труболовка состоит из следующих деталей: переводник, корпус, направляющая и наборов сменных захватывающих элементов — цанг с различными диаметрами внутренней ловильной поверхности.
Конструкция труболовки предусматривает один вариант основной сборки изделия и два исполнения.
Основной тип сборки включает следующий набор сменных элементов:

  • цанговый захват;
  • направляющую цангового захвата.

Труболовки имеют два исполнения — правое и левое.
Для предотвращения выпадения цанги внутри корпуса приварено кольцо с направляющим зубом, одновременно выполняющее функцию направляющей воронки. Расположение цанги в корпусе ближе к нижнему торцу труболовки обеспечивает возможность извлечения элементов колонн с коротким участком, пригодным для захвата. Направляющая цангового захвата является универсальной для данного типоразмера труболовки и используется как в правом исполнении так и в левом.
Расходные элементы для труболовок, такие как направляющие захватов и цанговые захваты, заказываются отдельно необходимых типоразмеров. Рекомендуется заказывать по несколько наименований различных размеров расходных элементов для повышения эффективности использования труболовок.

Примечание

Рабочий диапазон цанговых захватов, составляет относительно номинального размера +0,8/–3,0 мм.
Размер направляющих колец цангового захвата является универсальным для данного типа труболовки и предполагает работу со всеми размерами цанговых захватов.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Масса,
кг
Присоединительная
резьба
ТЛНК-59 58,7 650,0 450,0 12,7 - 28,5 10,0 З-44
ТЛНК-92 92,1 567,0 750,0 25,0 - 60,3 13,3 З-73
ТЛНК-95 95,5 550,0 800,0 25,0 - 65,9 14,1 З-76
ТЛНК-105 104,8 570,0 900,0 42,0 - 73,0 15,3 З-76
ТЛНК-111 111,5 590,0 950,0 42,0 - 73,0 17,9 З-76
ТЛНК-118 117,8 590,0 1000,0 42,0 - 79,4 21,8 З-76
ТЛНК-119 119,5 592,0 960,0 48,3 - 88,9 22,5 З-76
ТЛНК-122 122,2 592,0 1100,0 60,3 - 88,9 24,3 З-76
ТЛНК-124 124,0 610,5 1000,0 42,8 - 92,1 25,4 З-76
ТЛНК-130 130,5 620,0 1000,0 60,3 - 96,8 27,3 З-76
ТЛНК-140 140,0 648,0 1000,0 54,0 - 104,8 28,7 З-76
ТЛНК-143 143,0 650,0 1000,0 60,3 - 109,0 34,8 З-88
ТЛНК-146 146,1 655,0 1100,0 60,3 - 112,7 35,0 З-88
ТЛНК-168 168,6 670,0 2000,0 66,7 - 125,4 43,2 З-133
ТЛНК-210 210,0 670,0 2600,0 114,3 - 165,1 130,3 З-133
ТЛНК-248 248,0 690,0 2600,0 114,3 - 203,2 135,0 З-152
ТЛНК-286 286,0 690,0 3100,0 114,3 - 228,6 140,5 З-177
ТЛНК-350 350,0 690,0 4200,0 114,3 - 285,8 145,3 З-177
ТЛНК-425 425,0 720,0 5200,0 114,3 - 349,3 150,1 З-177
На странице оформления заказа вы сможете указать свой типоразмер
