Универсальный ловитель УЛ

Назначение

Ловитель универсальный типа УЛ предназначен для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг, при проведении ремонтных и аварийно-восстановительных работ в скважинах.

Конструкция

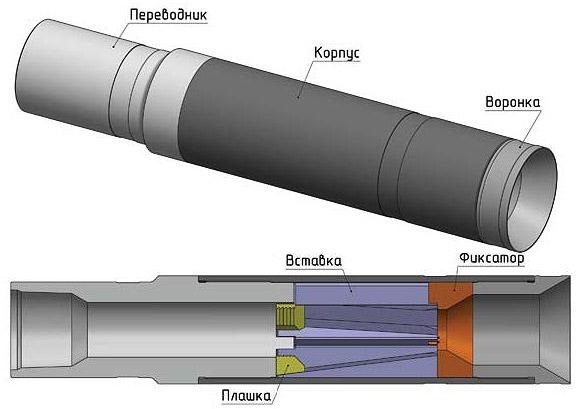

Ловитель универсальный состоит из переводника, корпуса, трех вставок, комплекта сменных плашек, сменного фиксатора и воронки. Узел захвата ловителя состоит из трех вставок, фиксирующихся в корпусе фиксатором с флажками и трех плашек. Плашки перемещаются по направляющим вставок, имеющим профиль типа «ласточкин хвост». На плашках выполнена зубчатая нарезка. Конструкция штанголовки предусматривает два исполнения: правое и левое, в зависимости от направления присоединительной резьбы к ловильной колонне. Натяжением ловильной колонны плашки смещаются и зубьями врезаются в тело аварийной колонны. Дальнейшее натяжение колонны приводит к заклиниванию плашек и захватываемого элемента, в результате чего осуществляется надежное соединение ловителя и аварийной колонны.

Приложение

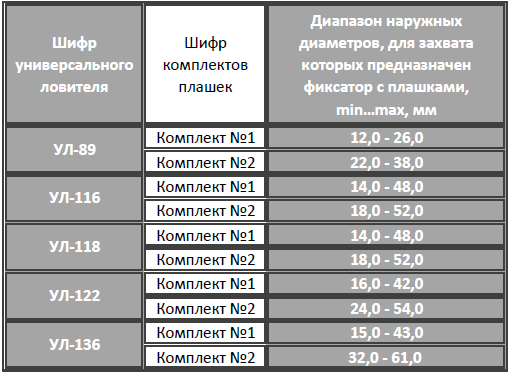

Для увеличения диапазона ловимых размеров предусмотрены два комплекта плашек.
