Назначение

Труборез внутренний гидравлический универсальный предназначен для отрезания в скважине элементов насосно-компрессорных труб, для последующего их извлечения при проведении ремонтно-восстановительных работ.

Конструкция

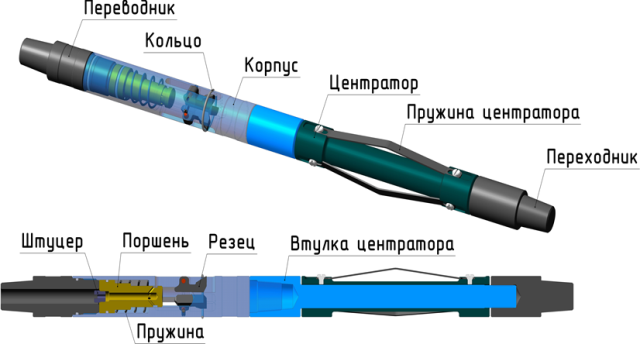

Труборез состоит из: переходника, предназначенного для соединения с валом двигателя, корпуса с установленными в него резцами, поршня, пружины, кольца запорного, корпуса центратора, втулки центратора, пружины цетратора, переводника, уплотнений и штуцера.
При вращении трубореза и одновременном увеличении давления промывочной жидкости в камере, поршень перемещается, выдвигая резцы из пазов корпуса в рабочее положение. Для исключения резкого перехода резцов в рабочее положение в корпусе установлена пружина и запорное кольцо. После разрезания трубы и падения давления, поршень возвращается в начальное положение, а резцы заправляются в пазы корпуса. Для уменьшения биения трубореза во время работы в его нижней части установлен центратор. Центратор состоит из трёх пружин установленных на втулку и закрепленных винтами. При вводе трубореза в трубу, планки прижимаются к её стенкам, а втулка с корпусом выполняют роль подшипников скольжения.
Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр отрезаемых труб, мм Наружный диаметр корпуса, мм Максимальный диаметр (по центратору), мм Максимальный диаметр выхода резцов, мм Общая длина (в раб. пол.), мм Рабочее давление, атм Присоединительная
резьба
ТВГ 54-У 73,0 - 89,0 54,0 80,0 96,0 902,0 10-40 1,5'' АММТ
На странице оформления заказа вы сможете указать свой типоразмер
