Назначение

Труболовка наружная освобождающаяся типа ТЛНШ пердназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг, при проведении ловильных работ в нефтяных, газовых и геологоразведочных скважинах.

Конструкция

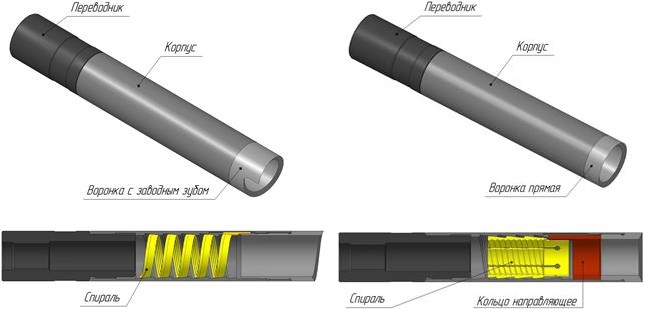

Корпус штанголовки в верхней части имеет резьбу для присоединения переводника, который с помощью штанговой или замковой резьбы присоединяется к ловильной колонне. К нижней части корпуса с помощью резьбы крепится направляющая воронка, прямая со снятой фаской либо с заводным зубом, служащая для заведения верхнего конца извлекаемой колонны внутрь штанголовки.
Вариант компоновки штанголовки цанговым захватом применяется при меньших диаметрах захватываемых элементах аварийной колонны, а спиральным захватом - больших диаметрах, приближающихся к наружному диаметру штанголовки.
Процесс захвата осуществляется штанголовкой за счёт наличия конических спиральных поверхностей, выполненных на внутренней поверхности корпуса , и взаимодействующей с ней, наружной поверхности цангового или спирального захватов.
Для обеспечения возможности освобождения штанголовки от извлекаемой колонны и улучшения сцепления с захваченным элементом колонны, на внутренней поверхности захватов выполнена многозаходная резьба упорного профиля. Для придания пружинящих свойств, цанговые захваты выполнены с одной сквозной и несколькими несквозными прорезями. Как цанговые, так и спиральные захваты установлены в корпусе с возможностью только осевого перемещения. От проворота относительно корпуса цанговые захваты фиксируются выступом на верхнем торце направляющей цангового захвата , а спиральные захваты – хвостовиком спирального захвата, которые при сборке входят в соответствующий паз корпуса.

Примечание

Рабочий диапазон как спиральных, так и цанговых захватов составляет относительно номинального размера +0,2/-1,3 мм.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Спиральный захват,
мин-макс
Масса,
кг
Присоединительная
резьба
ТЛНШ-40 39,7 310,0 102,0 16,0 - 22,0 25,0 - 28,5 2,0 МШ-19 или AMMT
ТЛНШ-42 42,2 310,0 102,0 13,0 - 26,0 28,0 - 34,0 2,2 МШ-19 или AMMT
ТЛНШ-45 45,8 320,0 102,0 12,7 - 28,5 34,0 - 36,5 2,85 МШ-22 или AMMT
ТЛНШ-47 47,0 321,0 103,0 13,0 - 31,8 34,0 - 38,1 2,95 МШ-22 или AMMT
ТЛНШ-48 48,9 330,0 107,0 13,0 - 33,2 34,0 - 40,0 3,07 МШ-22 или AMMT
ТЛНШ-54 54,6 341,0 103,0 19,0 - 38,1 40,0 - 44,4 3,48 МШ-22 или AMMT
ТЛНШ-57 57,3 341,0 190,0 19,0 - 41,3 41,3 - 46,0 3,66 МШ-22 или AMMT
ТЛНШ-58 58,5 355,0 190,0 16,0 - 42,0 42,8 - 48,3 4,26 МШ-22 или AMMT
ТЛНШ-60 60,3 393,0 207,0 16,0 - 42,0 42,8 - 48,3 5,02 МШ-22 или AMMT
ТЛНШ-71 71,4 475,0 226,0 25,0 - 48,3 48,8 - 53,6 6,65 З-44 или AMMT
ТЛНШ-73 73,2 475,0 282,0 25,0 - 53,0 55,6 - 60,3 6,90 З-44 или AMMT
На странице оформления заказа вы сможете указать свой типоразмер
